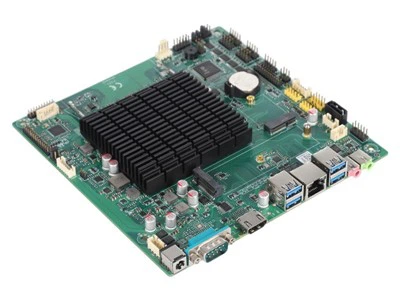

Zaprojektowana z myślą o zaawansowanych zastosowaniach sterowania przemysłowego, ta płyta główna obsługuje cztery-wyjścia wyświetlacza (HDMI/DP/LVDS/eDP), dwa procesory Intel Gigabit LAN i bogate wejścia/wyjścia, w tym do 6 portów COM i 9 interfejsów USB. Dzięki rozszerzeniom PCI-E i gniazdom M.2 na moduły pamięci i komunikacji zapewnia elastyczną i niezawodną integrację systemu.
Parametry specyfikacji
|
edytor |
Procesor |
Procesory Intel® 12./13.-generacji Alder Lake/Raptor Lake (obsługujące serie U/P/H) Intel® Core™ 1280P/1250P/1220P/1215U/12450H itp. |
|
|
zestaw chipów |
Intel®SOC |
|
|
BIOS |
AMI 32Mbit, obsługujący rozruch bezdyskowy,-wzbudzanie sieci, włączanie-przy uruchamianiu, funkcję watchdog i inne funkcje |
|
pamięć wewnętrzna |
pojemność |
2*SO-DIMM DDR4 3200 MHz, maks. 64 GB |
|
pamięć |
Interfejs M.2 Interfejs SATA |
1x klucz M.2 M, obsługuje konfigurację adaptacyjną SATA3/PCIe4; 1 * interfejs SATA 3.0 |
|
pokazywać |
wyjście Wyświetlacz chipa |
Procesory-serii U obsługują LVDS/EDP, 2 porty HDMI i interfejs DP1 do podłączenia maksymalnie 4 wyświetlaczy. Procesor serii P/H obsługuje LVDS/EDP, 2 porty HDMI i 2 porty DP, umożliwiając maksymalnie 4 połączenia wyświetlacza. Cztery jednoczesne wyświetlacze asynchroniczne 2 × HDMI (maksymalna obsługiwana rozdzielczość: 3840x2160 przy 30 Hz) Grafika Intel® UHD |
|
sieć |
Żeton |
Wbudowane karty sieciowe Intel i219-V+ i i210AT Gigabit (dostępne dla pojedynczej lub podwójnej sieci) |
|
Inny |
USB efekt dźwiękowy gniazdo rozszerzeń System odprowadzania ciepła Układ we/wy |
Obsługuje 3 porty USB 3.2 Gen 2 (10 Gb/s) i 6 portów USB 2.0 Wbudowany-kontroler dekodowania dźwięku ALC897; niezależny wzmacniacz NS4251,3W @ 4Ω max 1× klucz M.2 E z obsługą rozszerzenia modułu Wifi6/Bluetooth; 1× klucz M.2 B z obsługą rozszerzenia modułu 4G (opcjonalnie funkcjonalność 5G); 1× gniazdo rozszerzeń PCIe X4 Jest wyposażony w wbudowany-wentylator chłodzący. IT8786E |
|
Interfejs we/wy
|
Tylny interfejs we/wy |
1*port DC_IN 2* HDMI + 2* DP (port-dwuwarstwowy z DP na górze i HDMI na dole) 1*przycisk REC (obsługuje przywracanie systemu/reset CMOS) 2 porty USB 3.2 (2. generacji, 10 Gb/s) 1 port LAN2 (opcjonalnie: 2 porty USB 2.0) 1*port LAN1 1*USB2.0+1*USB3.2 1*R_MIC 1*R_OUT |
|
Na pokładzie |
Wewnętrzny pin we/wy |
1 * pin F/audio 1 * pin głośnika 3 piny USB (możliwość rozbudowy do 5 portów USB 2.0) 1 * pin LVDS/EDP 1 * kołek INVCN 1 * pin GPIO (4 kanały) 1. Pin LPT 1 * pin SATA 1 * pin zasilania SATA 6*pin COM 1 * pin TPM 1 * pin JPS2 1*F PANEL Pin 1*Sys_FAN Pin 1 * pin procesora_FAN 1×4-pinowe gniazdo ATX |
|
źródło |
import |
Zasilacz DC/4Pin ATX o szerokim-napięciu 12–19 V |
|
pies podwórzowy |
wyjście margines |
Przerwanie, ponowne uruchomienie systemu Poziom 255 Stały odstęp czasu |
|
Parametr fizyczny |
rozmiar |
170 mm (dł.) x 170 mm (szer.) |
|
środowisko |
temperatura wilgotność |
Temperatura pracy: od 0 stopni do 60 stopni Temperatura przechowywania: od -20 stopni do 75 stopni 0%~95% Brak kondensacji |
|
system operacyjny |
wydanie |
Windows 10/Windows 11/Linux |
Informacje o zamówieniu
|
Model sprzedaży |
wyjaśnić |
|
AOS-MMAU2L6C2H2DZ |
Intel I3 1215U |
|
AOS-MMAU2L6C2H2DZ |
Intel I5 1250P/12450H/1235U Intel I5 1340P/13450H/1335U |
|
AOS-MMAU2L6C2H2DZ |
Intel I7 1260P/12700H/1255U Intel I7 1360P/13620H/1355U |
AFQ
P1: Jakie procesory obsługuje ta płyta główna do sterowania przemysłowego?
Obsługuje procesory Intel z serii Alder Lake i Raptor Lake U/P/H 12. i 13. generacji.
P2: Ile wyświetlaczy może obsługiwać?
Obsługuje do czterech niezależnych wyświetlaczy z wieloma kombinacjami wyjść, w tym interfejsami HDMI, DP, LVDS i eDP.
